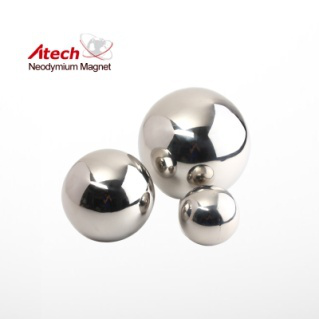

Os ímãs esféricos são uma das seis famílias de formatos de ímã de neodímio sinterizado publicadas neste site. Os números desta página pertencem apenas a este formato. Eles são reproduzidos da página de formatos da empresa para ímãs esféricos e não devem ser transferidos para outra família de formatos, na qual se aplica uma tabela de tamanhos diferente. Se seu desenho exigir uma dimensão fora da faixa abaixo, não a arredonde para dentro da faixa: pergunte se ela pode ser fabricada e envie a dimensão do desenho conforme escrita.
Envie sua especificação de ímã para análiseCompare as faixas de formatos
Faixa publicada de tamanho, tolerância e magnetização para este formato
| Item | Faixa publicada |
|---|---|
| Diâmetro | Mín. 1 mm — Máx. 60 mm |
| Tolerância | Padrão ±0,05 mm, Mín. ±0,02 mm |
| Direções de magnetização listadas para este formato | Axial / Diametral |
Como ler a faixa deste formato
Uma faixa publicada indica um mínimo e um máximo, não uma lista de tamanhos em estoque. Um valor entre o mínimo e o máximo ainda precisa ser confirmado como tamanho fabricável para a série de grau e a direção de magnetização de que você precisa, porque a tabela de faixas não promete, por si só, todos os tamanhos intermediários em todos os graus. A linha de tolerância funciona da mesma forma: uma tolerância padrão e uma tolerância mínima são ambas publicadas para este formato, e a consulta deve indicar qual tolerância o desenho exige, em vez de deixá-la por suposição. Quando uma dimensão é listada como personalizada, como ocorre em partes das faixas de arco e escareado, não há mínimo ou máximo publicado a citar, e a dimensão deve ser fornecida pelo comprador.
Uma esfera é definida por um único número, seu diâmetro, o que torna a consulta mais curta, mas não menos exata: o diâmetro, a série de grau e a direção continuam todos necessários. A faixa de diâmetro publicada vai de 1 mm a 60 mm, e as duas direções listadas são axial e diametral. Como uma esfera não tem face plana nem borda para ancorar um termo de direção, o termo de direção deve ser copiado exatamente como listado e, quando a aplicação depender das posições dos polos, também descrito em palavras simples, para que a análise não precise inferir o arranjo de polos pretendido apenas a partir do diâmetro.
Tabela de temperatura por grau (tabela compartilhada)
A tabela abaixo é a tabela compartilhada de temperatura máxima de trabalho por grau, presente em cada uma das páginas de formatos da empresa. Ela é reproduzida aqui na íntegra para que esta página possa ser lida de forma autônoma, mas não é uma medição deste formato apenas e não deve ser citada como se fosse. Os nomes de graus além da linha de temperatura não são expandidos em alegações de desempenho neste site.
| Série de grau | Temperatura máxima de trabalho |
|---|---|
| N35–N52 | 80°C (176°F) |
| 33M–48M | 100°C (212°F) |
| 33H–48H | 120°C (248°F) |
| 30SH–45SH | 150°C (302°F) |
| 30UH–40UH | 180°C (356°F) |
| 28EH–38EH | 200°C (392°F) |
Direções de magnetização para este formato
As direções de magnetização listadas para este formato são: Axial / Diametral. Os termos de direção só fazem sentido dentro do formato a que pertencem. A mesma palavra pode descrever um arranjo físico diferente em outro formato, e é por isso que este site nunca publica uma lista de direções sem nomear o formato a que ela pertence. Ao escrever uma consulta, copie a direção exatamente como listada para este formato e acrescente um croqui ou uma nota de direção caso o desenho use outra convenção, para que a análise possa conciliar as duas sem adivinhar.
Se a direção de que você precisa não estiver listada para este formato, isso é uma pergunta a fazer, não um detalhe a improvisar. Alguns compradores chegam com um termo de direção de outra família de formatos ou de outro material, e a resposta mais segura é declarar a direção necessária em palavras simples, ao lado do termo listado, para que o fornecedor possa confirmar se o termo listado a cobre. Uma direção presumida em vez de confirmada é uma causa comum de um ímã dimensionalmente correto e magneticamente errado para sua fixação.
O que confirmar antes de fazer o pedido deste formato
Envie o nome do formato, as dimensões dentro da faixa publicada deste formato, a série de grau de temperatura e a direção de magnetização exatamente como listadas. Informe a temperatura de operação e o arranjo de fixação quando afetarem a escolha. Confirme os requisitos de revestimento antes de fazer o pedido, porque os nomes dos tipos de revestimento não foram transcritos da ilustração da empresa e nenhum tipo de revestimento é nomeado neste site. Confirme a quantidade mínima do pedido e o prazo de entrega antes de fazer o pedido. As condições de garantia não estão disponíveis nas páginas publicadas — confirme as condições de garantia antes de fazer o pedido. Certificados disponíveis mediante solicitação; nenhum número de certificado ou órgão emissor é publicado aqui.
